Tutorial Membuat ERD untuk Pemula: Studi Kasus Sistem Perpustakaan Sederhana

Jika kalian sedang belajar membuat Entity Relationship Diagram (ERD) untuk sebuah sistem? Dalam postingan ini, saya akan membahas contoh studi kasus Sistem Perpustakaan, lengkap dengan penjelasan relasi antara entitas, tahapannya, hingga cara menyusun atau mendesain ERD dengan benar.

Saya juga telah membuat video tutorial lengkapnya untuk membantu kalian memvisualisasikan dan memahami proses pembuatan ERD dengan lebih mudah. Video tutorial pembuatan ERD ini sangat cocok untuk mahasiswa, pelajar, atau siapa saja yang ingin mempelajari konsep ERD.

Apa Itu ERD?

Sebelumnya alangkah baiknya jika mengenal apa itu ERD? Entity Relationship Diagram (ERD) adalah diagram yang digunakan untuk merancang struktur basis data dengan menggambarkan hubungan antara entitas. Dalam sistem perpustakaan, entitas utama meliputi:

1. Anggota yang akan menampung orang yang meminjam buku.
2. Buku yang akan menampung Koleksi buku yang tersedia di perpustakaan.
3. Peminjaman yang akan menampung data catatan transaksi peminjaman.
4. Kategori yang akan menampung data kategori buku (Opsional)
5. Penerbit yang akan menampung data penerbit buku (Opsional)

Studi Kasus: Sistem Perpustakaan

Sebuah perpustakaan ingin membuat sistem manajemen peminjaman buku. Dalam sistem ini harus mencakup:

1. Anggota dapat meminjam lebih dari satu Buku pada waktu yang sama.
2. Sebuah Buku dapat dipinjam oleh banyak Anggota di waktu yang berbeda.
3. Sistem juga harus mencatat tanggal peminjaman, tanggal pengembalian, dan status pengembalian (dikembalikan atau belum).

Tahapan Pembuatan ERD

1. Identifikasi entitas dan atributnya.
2. Tentukan hubungan antar entitas.
3. Tetapkan kardinalitas (1:N, M:N).

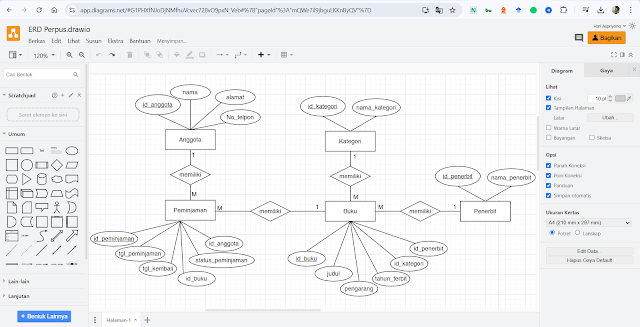

4. Visualisasikan diagram menggunakan tools seperti Draw.io, Lucidchart, atau software lainnya.

Download Slide Materi Pembuatan ERD

Untuk mendownload atau melihat slide materi Pembuatan ERD silahkan klik link di bawah ini:

Klik Disini untuk melihat Slide Materi Cara Pembuatan ERD

Tonton Video Tutorialnya

Untuk mempelajari lebih dalam tentang Cara Membuat ERD Sistem Perpustakaan Sederhana, tonton video tutorial berikut:

Klik di sini untuk menonton video tutorialnya

Di video ini, saya membahas:

1. Cara mengidentifikasi entitas dan atribut.
2. Cara menangani relasi M:N dengan entitas tambahan.
3. Contoh penerapan ERD untuk sistem perpustakaan.

Video ini dijelaskan dengan langkah-langkah yang InsyaAllah mudah dipahami, bahkan untuk pemula!

Demikian, semoga bermanfaat....
